EKcraft Air Core Inductor는 글로벌 시장에 전문적인 생산, 제조 및 공급 서비스를 제공합니다. 이 공심 인덕터는 자기 포화 효과가 없고 선형성이 뛰어나며 고주파 손실이 낮습니다. 우리는 대량 주문을 제공하고 공장 직접 공급 가격을 누리고 있습니다. 지금 문의하여 견적을 받아보세요.

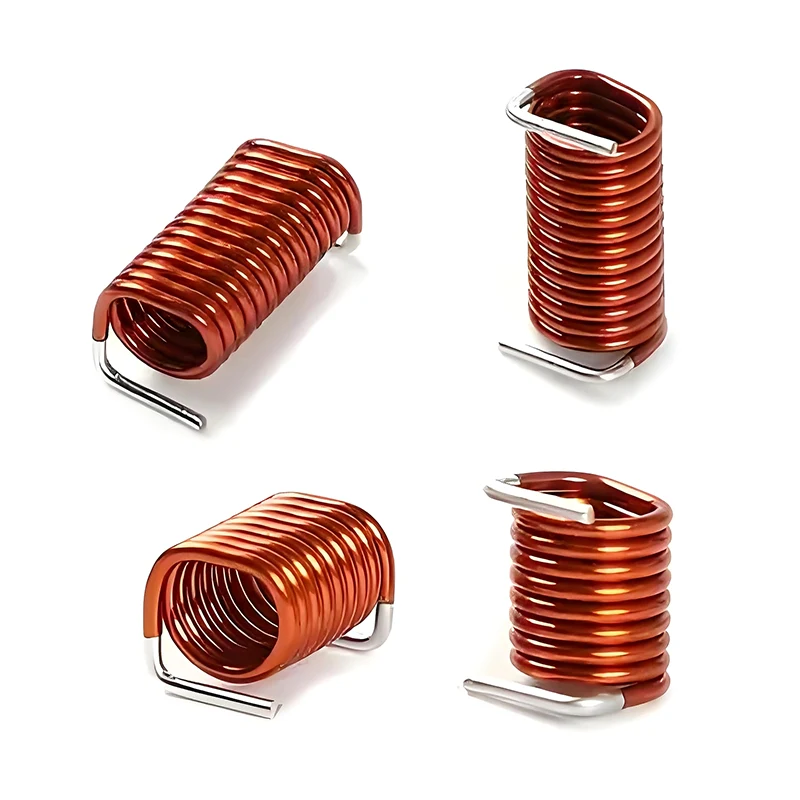

공심 인덕터는 내부에 자성 철심이 없는 인덕터 부품입니다. 자기 경로는 주로 공기로 구성됩니다. 따라서 공심 인덕터는 히스테리시스 손실과 와전류 손실을 방지하고 동작 주파수가 매우 높을 수 있습니다. 투자율은 공기로부터 오기 때문에 인덕턴스 값(L)이 전류에 따라 변하지 않고, 자기 포화 현상이 없으며, 큰 전류가 흘러도 인덕턴스 값을 안정적으로 유지할 수 있습니다. 따라서 이 공심 인덕터는 고전류 또는 상당한 전류 변동과 관련된 필터링 및 전력 애플리케이션에 사용하기에 매우 적합합니다.
|
성능상의 이점 |
자기 포화 효과 없음, 자기 히스테리시스 손실 없음, 없음 와전류 손실 |
|
재료의 장점 |
전도성이 높고 마모에 강함 |
|
구조적 장점 |
높은 신뢰성 |
|
기능성 장점 |
매우 높은 빈도로 작업 |
RF 전력 증폭기, 임피던스 매칭 네트워크, 안테나 튜닝 회로, LC 발진기, 필터 등에 적용됩니다.
|
인덕턴스(L) |
6nH~30mH, 허용 오차±5%~±20% |
|
품질 인자(Q 값) |
고주파수 범위: 100 - 400MHz; 95 - 230 |
|
직류 저항(DCR) |
2.11mΩ 이하 |
|
정격전류 |
1A-57A |
|
온도 계수 |
40℃~120℃ |
상기 기종 외 기타 기종도 고객의 요구에 따라 생산 가능합니다.
1. 사용 시 방사 자기장은 근처의 민감한 회로에 간섭을 일으킬 수 있다는 점에 유의해야 합니다. 이러한 경우에는 거리를 유지하거나 차폐물을 추가하는 것이 필요합니다.
2. 인덕턴스 값의 변화로 이어질 수 있는 기하학적 형태의 변화를 방지하기 위해 코일에 외부 충격이나 압축을 가하지 마십시오.
