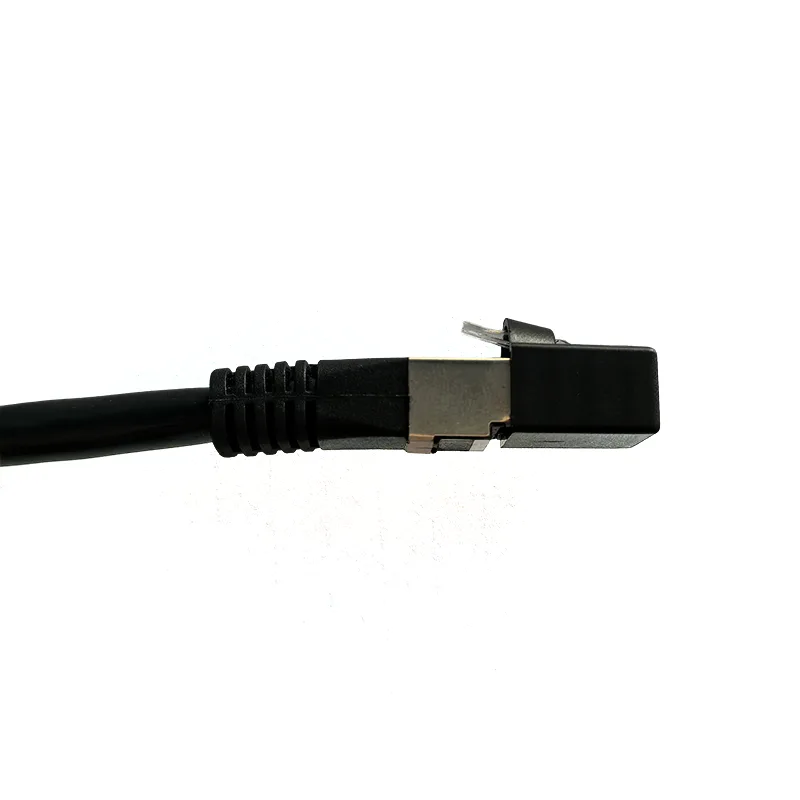

산업용 이더넷 시스템은 자동화 하드웨어, 센서 및 제어 장치 간의 안정적인 신호 전송에 크게 의존합니다.RJ45 커넥터가 있는 특수 장비 와이어 하네스일반 네트워크 패치 코드의 성능을 빠르게 저하시키는 진동, 마모 및 온도 변동을 처리하도록 특별히 제작되었습니다. 하드웨어 설계자와 조달 팀은 구성 요소 사양을 확정하기 전에 재료 품질, 차폐 성능, 기계적 강화 및 산업 규정 준수를 평가해야 합니다. 이 기사에서는 공장 자동화 및 산업 제어 프로젝트를 위한 안정적인 하드웨어 선택을 지원하기 위한 주요 구조적 사항, 환경 성능, 테스트 표준, 응용 시나리오 및 실제 설치 조언을 다룹니다.
1. 산업용 네트워크 어셈블리와 상업용 네트워크 어셈블리의 차이점
표준 사무용 RJ45 케이블은 정적 실내 배치에 최적화되어 있습니다. 지속적인 움직임, 기계적 마찰 또는 혹독한 공장 주변 조건을 견딜 수 없습니다. 기계 캐비닛이나 이동 장비 내부에 배치되면 상용 케이블은 쉽게 절연 손상, 내부 도체 파손 및 불안정한 네트워크 통신을 겪습니다.
산업용 케이블 어셈블리는 이러한 오류 모드를 해결하기 위해 다층 보호 기능을 추가합니다. 강화된 스트레인 릴리프, 견고한 절연 및 최적화된 차폐 기능은 동적 기계적 응력 하에서도 신호 안정성을 유지합니다.RJ45 커넥터가 있는 특수 장비 와이어 하네스산업 자동화 하드웨어의 실제 작동 조건과 일치하도록 이러한 설계 철학을 채택했습니다.
2. 핵심 구조 및 재료 선택 기준
완성된 어셈블리의 전반적인 신뢰성은 원자재 선택 및 마감 장인 정신에 의해 결정됩니다. 각 구성 요소 레이어는 장기적으로 안정적인 작동을 위해 명확한 기능적 목적을 제공합니다.
2.1 주요 구성요소 분석
- 내부 도체: 고순도 구리는 안정적인 임피던스를 보장하고 고속 이더넷 전송을 위한 신호 감쇠를 줄입니다.
- 절연층: 고성능 폴리머 소재는 장기간의 온도 순환으로 인한 노화를 방지합니다.
- 차폐층: 포일 또는 편조 구조는 인근 모터 및 전원 케이블의 전자기 간섭을 억제합니다.
- 외부 재킷: 내마모성 외부 피복은 마모, 오일 및 화학적 접촉으로부터 내부 레이어를 보호합니다.
- 스트레인 릴리프: 강화된 전환 섹션은 반복적인 굽힘 및 당기는 힘으로 인해 커넥터 루트 파손을 방지합니다.
| 매개변수 항목 | 일반적인 산업 사양 |
|---|---|
| 지원되는 전송 프로토콜 | 기가비트 이더넷, 10/100/1000Mbps |
| 도체 재료 | 순수 또는 주석 도금된 고순도 구리 |
| 차폐 옵션 | UTP / FTP / STP 구성 가능 |
| 작동 온도 범위 | -20℃ ~ +80℃ |
| 사용자 정의 길이 범위 | 0.3m ~ 50m |
3. 내환경성 및 차폐성능
전자기 간섭은 산업 작업장에서 간헐적인 통신 장애의 주요 원인 중 하나입니다. 동력 드라이브, 접촉기 및 중장비는 전력선을 따라 실행되는 네트워크 신호를 방해하는 강력한 전자기 소음을 생성합니다. 효과적인 차폐 구조는 외부 잡음을 격리하고 신호 무결성을 보존합니다.
온도 변화, 오일 튀김 및 먼지도 어셈블리 노화를 가속화합니다. 외부 재킷 재질은 현장 조건과 일치해야 합니다. 움직임이 잦은 환경에서는 수천 번의 굽힘 주기 후에 균열이 발생하는 것을 방지하기 위해 고탄성 등급 재킷 소재가 필요합니다.RJ45 커넥터가 있는 특수 장비 와이어 하네스다양한 작업 환경에 맞는 다양한 재킷 소재 선택을 지원합니다.
4. 성능 검증 및 표준 준수
완전한 테스트는 대량 생산 중에 숨겨진 결함을 필터링하는 데 도움이 됩니다. 핵심 테스트 항목에는 전기적 성능, 기계적 내구성 및 환경 시뮬레이션이 포함됩니다. 자격을 갖춘 어셈블리는 여러 차례의 시뮬레이션 테스트 후에도 안정적인 연결 성능을 유지합니다.
- 굽힘 내구성 테스트: 유연한 설치 시나리오를 위해 반복적인 이동 응력을 시뮬레이션합니다.
- 연속성 및 임피던스 테스트: 내부 도체 파손 또는 불량한 종단 품질을 감지합니다.
- 진동 테스트: 지속적인 기계적 진동 하에서 커넥터 잠금 성능을 확인합니다.
- 온도-습도 순환 테스트: 변화하는 주변 조건에서 재료 안정성을 확인합니다.
5. 일반적인 산업 응용 시나리오
산업용 이더넷 하네스는 다양한 자동화 부문에 널리 배포됩니다. 실제 작업 조건에 따라 조립 구성을 일치시키면 서비스 수명을 연장하고 예상치 못한 통신 장애를 줄이는 데 도움이 됩니다.
- 공장 자동화 생산 라인: PLC, 분산 IO 모듈 및 현장 센서 그룹을 연결합니다.
- 로봇 장비: 로봇 컨트롤러 및 주변 보조 장치에 대한 신호 연결입니다.
- 테스트 및 측정 하드웨어: 다양한 검사 장비에 대한 안정적인 데이터 전송.
- 기계 캐비닛 내부 배선: 산업용 캐비닛 내부 제어 모듈 간의 상호 연결입니다.
복잡한 다중 장치 캐비닛의 경우 사전 조립된 하네스는 현장 배선 작업을 단순화하고 현장 종료 시 인적 오류 위험을 낮춥니다.RJ45 커넥터가 있는 특수 장비 와이어 하네스캐비닛 레이아웃 요구 사항에 맞게 맞춤형 길이로 생산할 수 있습니다.
6. 설치 및 일일 취급 권장사항
올바른 설치 방법은 완성된 와이어 하니스 어셈블리의 불필요한 손상을 방지합니다.
- 라우팅하는 동안 케이블 사양 요구 사항보다 작은 굽힘 반경을 피하십시오.
- 커넥터 하우징을 잡고 케이블을 직접 당기지 마십시오. 대신 케이블 본체에 힘을 가하십시오.
- 간섭 영향을 줄이려면 가능한 경우 고전압 전원 케이블과 거리를 유지하십시오.
- 정기적인 장비 유지 관리 중에 커넥터 잠금 메커니즘을 점검하고 헐거운 끼워짐이나 재킷 균열이 없는지 확인하십시오.
7. 엔지니어링 및 조달 팀을 위한 자주 묻는 기술 질문
맞춤형 와이어 하네스 엔지니어링 지원을 받으십시오.태창 EKcraft 전자 유한 공사. 산업 상호 연결 프로젝트에 대해 프로젝트별 도면 검토 및 기술 매개변수 확인이 가능합니다.
